Пластинчатые конвейеры

Пластинчатые конвейеры – вид машины непрерывного транспорта, один из типов цепных транспортеров. Оборудование отличается повышенной надежностью и обычно применяется для перемещения грузов в ограниченных условиях или когда невозможно использовать ленточный конвейер.

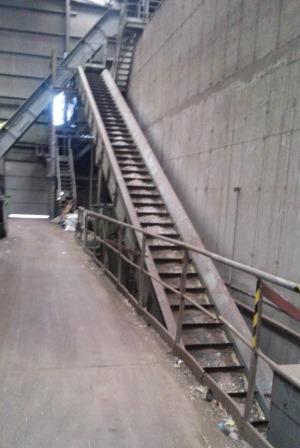

Пластинчатый конвейер

Основными элементами конструкции пластинчатых конвейеров являются:

  • грузонесущее полотно, представляющее собой настил, собранный из унифицированных пластин;
  • тяговый орган – две цепи, к которым пластинчатый настил крепится;
  • приводная станция, включающая редуктор, электродвигатель, передачи;
  • металлическая конструкция с направляющими для цепей;
  • натяжная станция.

Передача движения тяговому элементу происходит за счёт приводных звездочек, вращение которых осуществляется через редуктор и передачи от электродвигателя. С противоположной стороны опорной конструкции тяговый орган огибает натяжные звездочки, которые в свою очередь соединены с натяжной станцией. Применяют пластинчатые конвейеры для транспортировки горной массы и тяжёлых единичных грузов, которые невозможно транспортировать ленточными конвейерами: крупно-кусковая руда, горячий агломерат, известняк, горячие заготовки и прочее.

Пластинчатые конвейеры также установлены в большинстве современных аэропортов в помещениях выдачи багажа. Их также встраивают в некоторые сельскохозяйственные машины. Пластинчатые конвейеры применяют в качестве технологических на автомобильных производствах и во многих других отраслях.

Основные характеристики:

Толщина пластин, мм

от 3

Ширина полотна, мм

от 500

Скорость движения полотна, м/с

от 0,6

Производительность, т/ч

от 250 до 2000

Угол наклона установки , º

до 45



Применяют пластинчатые конвейера для транспортировки горной массы и тяжёлых единичных грузов, когда невозможно использовать ленточные транспортеры: крупно-кусковая руда, горячий агломерат, известняк, горячие заготовки и прочее. Они также установлены в большинстве современных аэропортов в помещениях выдачи багажа. Их встраивают в некоторые сельскохозяйственные машины. Пластинчатые конвейеры применяют в качестве технологических на автомобильных производствах и во многих других отраслях.

Преимущества пластинчатых конвейеров:

  • возможность транспортирования более широкого ассортимента грузов;
  • способность транспортирования грузов по трассе с крутыми подъёмами до 35°-45°, а с ковшеобразными пластинами - до 65°-70°;
  • возможность транспортирования грузов по сложной пространственной траектории;
  • высокая надёжность.

Чтобы купить пластинчатый конвейер, получить просчет цены или сроки изготовления связывайтесь с нашими менеджерами или заполните заявку.
