Скребковые конвейеры

Транспортер скребковый – устройство непрерывного действия для автоматизации перемещения навалочных грузов.

Скребковый конвейер используют в угольной и рудной промышленности, строительной индустрии, агропромышленном комплексе. Применяется для транспортировки насыпных, мелкодисперсных, кусковых грузов: зерна, песка, руды, угля, кормов и отходов животноводства.

Скребковый транспортер

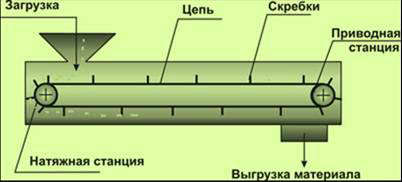

Рис.1



Принцип работы и основные элементы конструкции скребкового конвейера

скребковый конвейерОсновным принципом работы транспортера скребкового типа является перемещение насыпного материала вдоль плоскости неподвижного желоба при помощи скребков, погруженных в массив груза и закрепленных на движущейся тягловой цепи (цепях).

  • Приводной модуль состоит из электродвигателя с редуктором, приводящих в движение ведущий вал, оснащенный звездочками.
  • Рештаки – желоба металлические, изготовленные методом штамповки или сварки, длиной 1-2,5 м. Состоят из днища и двух боковых бортов, разграничивают верхнюю и нижнюю ветви тяглового приспособления.
  • Став монтируется из последовательно (горизонтально или вертикально) установленных рештаков. В разборных моделях скребкового конвейера взаимная фиксация желобов производится при помощи легкоразборных соединительных элементов. В мобильных конвейерных установках желоба фиксируются на стержнях, позволяющих рештакам наклоняться по отношению друг к другу на угол до 3° в обе стороны.
  • Тяговый элемент обычно представляет из себя 1-2 цепи из круглых звеньев, на которых зафиксированы скребки. Иногда в конструкции используют разборные штампованные или пластинчатые цепи.
  • Скребки – рабочие элементы устройства, изготовленные из стального проката толщиной до 15 мм. Для усиления и замедления износа нижний край скребков оборудуют накладкой из прочной высокомарганцевой стали или HARDOX. Дистанцию между скребками выбирают в соответствии особенностям перемещаемого материала, она должна превышать габариты самого крупного составного элемента груза.
  • Концевая головка – узел, служащий для обеспечения плавного бесперебойного движения цепей. Может иметь подвижный или жестко закрепленный край, снабженный механизмом натяжения винтового, грузового или гидравлического типа.

Классификация транспортеров скребковых

По принципу перемещения груза и конструктивным отличиям этот вид транспортёров делятся на два типа: конвейеры с высокими скребками и конвейеры с погружными скребками.

При использовании конвейеров с высокими скребками (рис.1) груз загружается через загрузочную воронку в желоб. Рабочим органом чаще всего является нижняя часть привода, в некоторых случаях - верхняя, иногда обе сразу.

Скребковый конвейер можно загружать/разгружать в любом месте, где проложен желоб конвейера. Желоб может быть выполнен в одном из вариантов геометрической формы:

  1. прямоугольный
  2. трапециевидный (имеет срезанные углы);
  3. полукруглый (используется с дисковыми скребками).

Скорость транспортирования груза скребковым конвейером составляет до 1,0 м/сек. Такие конвейеры, как правило, применяют при необходимости перемещать груз на расстояние до 100 м.

Скребковый конвейер

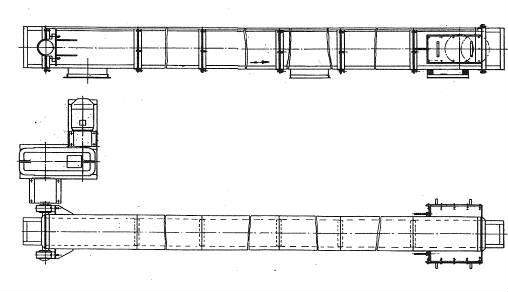

Рис.2

В конвейерах с погружаемыми скребками (конвейерах, работающих по принципу сплошного волочения) (рис.2) груз передвигается непрерывным потоком, а не порционно цепочкой скребков, заполняющих часть сечения желоба.

Конвейеры с погружными скребками удобны при перемещении порошкообразных, пылевидных, зернистых и мелкокусковых насыпных грузов диаметром до 15 мм.

Преимуществами данного типа конвейера являются:

  1. транспортировка груза в герметичном желобе;
  2. удобная схема подачи и выгрузки материала сквозь специальные люки в поверхности желоба;
  3. перемещение материала вдоль трассы, меняющей направление, без перевалки.

Скребковые цепные конвейеры могут иметь герметичные короба. Чаще всего их используют в пищевой, химической, целлюлозно-бумажной, деревообрабатывающей, металлургической промышленности при перемещении сыпучих материалов в закрытых, пыленепроницаемых помещениях. Тяговым органом в этих конвейерах является цепь или две цепи со скребками, комплектация которых зависит от характера перемещаемого груза и расчетного тягового усилия.

Модификации транспортеров скребковых могут различаться также видами приводов, тягловых приспособлений, способом загрузки и другими параметрами, зависящими от сферы применения.
