Грохоты вибрационные

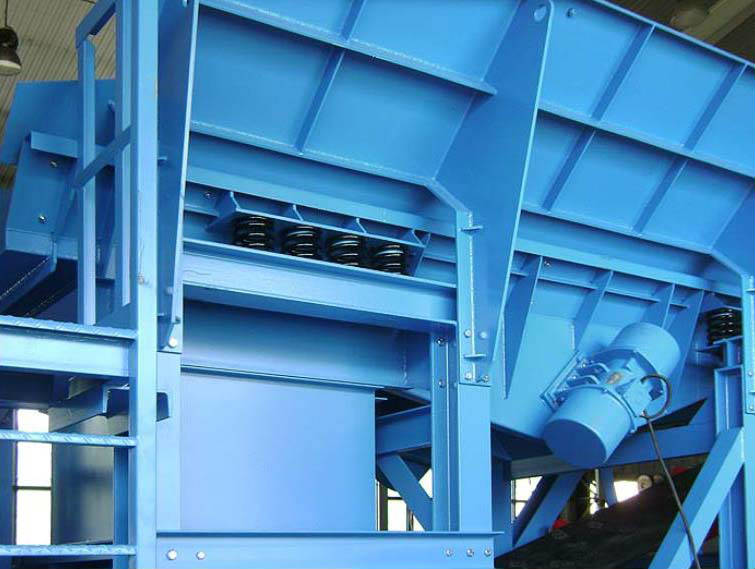

Вибрационный грохот производства 3BHungaria – это механизм, работающий от привода вибрационного типа, предназначенный для автоматической сортировки (грохочения) щебня, руды, угля, прочих видов сыпучего материала.

Основным принципом работы является просеивание сквозь систему сит с различными размерами ячеек.

Вибрационные грохоты признаны наиболее распространенным типом сортировочного оборудования для разделения материала на фракции по показателю крупности элементов. Успешно применяются в горнорудном, угольном, горно-химическом, металлургическом секторах промышленности, при производстве материалов для строительной и дорожно-устроительной отраслей. При этом вибрационные грохоты применяют и для обезвоживания пород, обогащения углей.

Грохот инерционный

Инерционный грохот может выполнять ряд задач по отношению к обрабатываемому материалу:

  • товарная классификация;
  • разделение на фракции перед процессом дробления;
  • контрольное удаление мелких включений перед плавлением сырья в доменной печи;
  • удаление некондиционных фракций из сырья после обжига (в горячем и охлажденном виде);
  • подготовка мелкофракционного сырья к прессованию и спеканию (для производства материалов на порошковой базе).

Основные конструктивные элементы вибрационного грохота

  • Сита (решета) – просеивающие поверхности, представляющие собой натянутые на каркас сети из стальной проволоки, перфорированные металлические листы или колосники (могут быть стальными, пластиковыми, резиновыми). В набор входят несколько сит с различными размерами ячеек
  • Короб – корпус, в котором жестко зафиксированы сита в несколько ярусов. Обычно используют 2-3 уровня. Чем ниже расположена просеивающая поверхность, тем меньше размер ячеек (отверстий). Короб может располагаться в механизме строго горизонтально или под наклоном.
  • Привод – механизм, передающий коробу колебательные движения. В результате встряхиваний сыпучий материал осуществляет вибрационное перемещение внутри короба и просеивается поочередно сквозь систему сит. На каждом решете остается фракция размера, превышающего величину ячеек.

В зависимости от типа, исполнения и назначения грохотов применяются колосниковые сита и валки, сетки, штампованные решётки. Характерной особенностью вибрационных грохотов является то, что в них используются отцентрованные вибровозбудители Вибрационные грохоты классифицируются также по траектории направленных колебательных движений, передающихся от вибровозбудителя коробу и ситам во время работы. У данного вида грохотов возможно три типа движения:

  • инерционные грохоты используют круговые (близкие к круговым) колебания;
  • самобалансные производят прямолинейные поступательные движения;
  • самосинхронизирующиеся продуцируют колебания, близкие по форме к прямолинейным.

Грохоты применяются как отдельный вид оборудования, так и в составе дробильно-сортировочных комплексов вместе с конвейерами, дробилками, питателями и т.д.

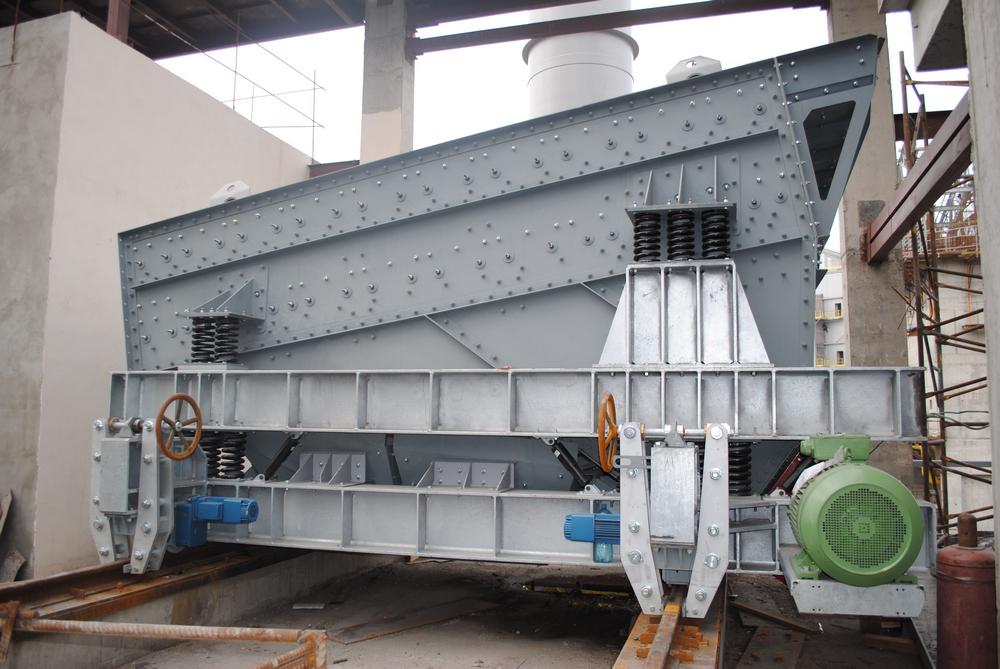

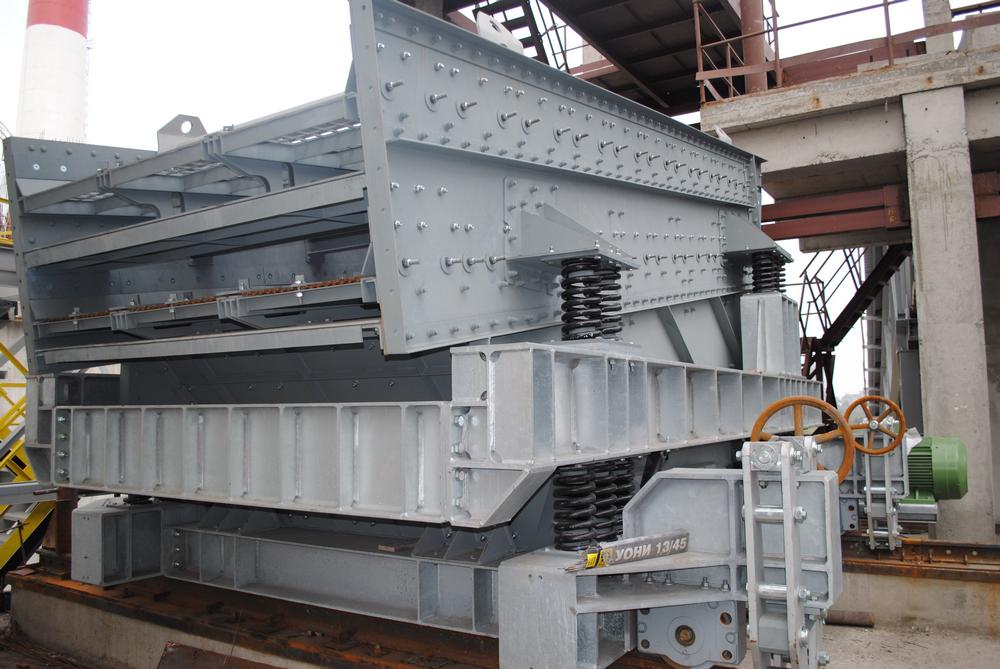

Инерционные грохоты

Основные преимущества инерционных грохотов:

  • Высокая интенсивность вибрации, что увеличивает производительность и эффективность грохочения;
  • Простота и надёжность конструкции;
  • Низкие расходы на эксплуатацию.

Основные технические данные инерционных грохотов 3BH:

Количество дек, шт.

до 5

Производительность, м3/ч

до 1000

Ширина, мм

до 4000

Длина, мм

до 9000



Грохот вибрационный

Классификация вибрационных грохотов

По типу механизма привода различают два вида вибрационных грохотов:

  • эксцентриковые (гирационные) - с эксцентриковым приводом;
  • инерционные (в том числе резонансные) – с вибрационным приводом.

С горизонтальным коробом выпускают только эксцентриковые вибрационные грохота. Модификации с наклонным коробом могут иметь и эксцентриковый, и вибрационный привод.

  • Эксцентриковые наклонные модели выносят более тяжелые условия эксплуатации, их применяют в горнорудной промышленности в процессе промежуточной сортировки.
  • Наклонные вибрационные грохота гирационного и инерционного типа считаются универсальными и наиболее распространенными.
  • Горизонтальные агрегаты с инерционным приводом обычно используют для предварительной (с колосниковыми ситами), промежуточной (с решетками) или товарной (с ситами) классификации материалов для строительной индустрии. Часто такие модели являются составной частью передвижных дробильно-сортировочных модулей.
  • Резонансные модели являются разновидностью инерционных и считаются наиболее передовыми модификациями сотрировального агрегата. Они требуют для функционирования меньшей входящей мощности, благодаря сбалансированности конструкции предоставляют возможность монтажа короба с увеличенной площадью просеивающих поверхностей.

Для каждого класса обрабатываемого сыпучего материала рекомендовано применять свой тип вибрационного грохота:

  • Легкий – для сортировки материалов с показателем насыпной плотности менее 1,4 т/м³, предназначен для угольной промышленности.
  • Средний – для грохочения материалов с показателем насыпной плотности менее 1,8 т/м³, используется в строительной отрасли.
  • Тяжелый – для разделения материалов с показателем насыпной плотности до 2,8 т/м³, применяется в горнорудной индустрии.

Грохоты производства 3БХунгария работают с материалами температурой до 200 ° С. Могут быть защищены для работы с агрессивными материалами – оцинкованная и/или нержавеющая стали, HADROX и т.д. Модель вибрационного грохота подбирают в зависимости от поставленных задач.

Чтобы купить грохоты вибрационные, получить детальную консультацию, просчет цены или сроков изготовления связывайтесь с нашими менеджерами или заполните заявку.
