Роликовые конвейеры (рольганг)

Роликовые конвейеры (рольганги) – механизированные устройства для перемещения штучных грузов. Состоит из группы роликов, оси которых закреплены в раме, устанавливаемой на стойках.

В некоторых конструкциях применяются сварные ролики, вращающиеся в подшипниковых узлах, установленных на раме рольганга.

Длина ролика в рольгангах несколько больше ширины или диаметра груза, а расстояние между роликами несколько меньше половины длины груза.

Мелкие грузы со сложной конфигурацией перемещаются на роликовых конвейерах в ящиках, на специальных паллетах или на поддонах.

Рольганги применяют в сферах, где использование других видов транспортеров невозможно или нерентабельно из-за особых условий эксплуатации (интенсивной механической нагрузки на рабочую поверхность со стороны груза, повышенной запыленности помещения, температурных перепадов). Роликовые транспортеры широко используют в складских и багажных терминалах, в масштабных промышленных и логистических комплексах, в цехах упаковки или контроля качества товара.

Принцип устройства и работы роликовых конвейеров

Принцип работы рольгангов заключается в перемещении грузов по рабочей поверхности за счет вращения группы роликов, установленных последовательно по длине трассы.

  • Корпус рольганга представляет из себя раму жесткой конструкции, установленную на систему опор регулируемой конфигурации. Каркас изготавливают из прочных марок металла, выдерживающих интенсивную эксплуатацию – стали конструкционного типа с порошковым напылением, нержавеющей стали, анодированного профилированного алюминия. Высота боковых бортов определяется показателями габаритов и устойчивости предметов, планируемых к перемещению.
  • Система роликов формирует рабочую поверхность. Ролики – это детали цилиндрической или конической формы, произведенные из алюминиевого сплава, пластика повышенной прочности, нержавеющей или конструкционной стали. Для обеспечения бережного обслуживания грузов и продления срока службы роликов их рабочую поверхность может покрывать слой защитного полимерного материала. Концы оси каждого ролика соединены с подшипниками качения или скольжения, закрепленными на неподвижных боковых бортах рамы транспортера. Вращаясь, ролики осуществляют грузонесущую функцию при минимальном воздействии силы трения. Чтобы рольганг работал бесперебойно и эффективно, дистанция между элементами вращения не должна превышать половины длины самой мелкой единицы груза.

Классификация рольгангов по конструктивным и функциональным особенностям

Роликовые транспортеры по механизму действия делят на две основные группы:

  • Приводные рольтанги работают от двигателя, придающего роликам вращательно движение через систему цепной или ременной передачи и комплект звездочек. Дальнейшая работа обеспечивается при помощи единственного тяглового узла (тангенциальный привод) либо при последовательной передаче вращательного момента каждого ролика к следующему. Приводные модели используют для транспортировки грузов при установленной постоянной скорости в горизонтальном направлении или при небольшом угле подъема.
  • Неприводные (гравитационные) рольганги работают по принципу свободного вращения. Используются для транспортировки грузов без привлечения дополнительных источников энергии. По наклонной трассе груз перемещается под действием силы тяжести. Существуют также модели с горизонтальной рабочей поверхностью небольшой протяженности, на которых грузы приводятся в движение вручную оператором.

Рольганг

В зависимости от геометрии рабочей трассы, роликовые конвейеры бывают:

  1. прямыми,
  2. змеевидными,
  3. поворотными.

Гравитационные модели часто имеют модульную структуру. Из отдельных секций небольшой протяженности, которые могут иметь линейную или угловую форму, можно составлять конструкции с трассой любой длины и конфигурации.

Рольганги

Рольганги

В зависимости от особенностей обслуживаемых грузов, области и целей применения роликового транспортера, он может иметь дополнительные приспособления: отбойники, направляющие, съемные борта, электронные устройства слежения или другие опции.

Конструкция рольгангов 3B Hungaria легкого исполнения выдерживает максимальную статическую нагрузку до 200 кг/м2. В корпуса встроены оцинкованные стальные ролики диаметром 50 мм, с рессорным валом. Высота линейных подпорок регулируется.

Конструкции рольгангов 3B Hungaria для тяжелой промышленности выдерживают максимальную статическую нагрузку до 1500 кг/м2.

По индивидуальному требованию Заказчика возможно производство рольгангов особых размеров и конструкций. Для комплексных систем возможно изготовление направляющих устройств, подъемников и выносных цепочных линий.

Преимущества применения рольтангов

Отличительными чертами роликовых транспортеров являются надежность, долговечность, простота монтажа и ремонта, что объясняется рядом факторов:

  1. На работу рольтанга практически не влияет сила трения, что позволяет минимизировать энергозатраты.
  2. В конструкции не используются быстроизнашиваемые детали или требовательные к условиям эксплуатации технические узлы.
  3. Ролик, являющийся основной рабочей деталью, легко заменяется при повреждении или износе без применения масштабных демонтажных мероприятий.
  4. Подшипники, обеспечивающие вращение ролика, имеют запас смазки на весь срок эксплуатации, не требуют дополнительных процедур по профилактическому обслуживанию.

Роликовые конвейера считаются одним из наиболее экономичных и эффективных в эксплуатации типов транспортеров.

Ролики для рольгангов изготовляются в диаметре от 18 мм до 133 мм.

Ролики диаметром 18, 20, 30, 40 и 50 мм используют в легких роликовых лентах и других видах транспортеров для легких грузов. Шпиндели роликов изготавливаются из пластмассы, по запросу возможно покрытие цинком, а также исполнение из покрашенной нержавеющей стали.

Ролики диаметром 60, 63, 89 мм используются в основном в транспортерах и рольгангах для тяжелого груза, в первую очередь в горнодобывающей промышленности.

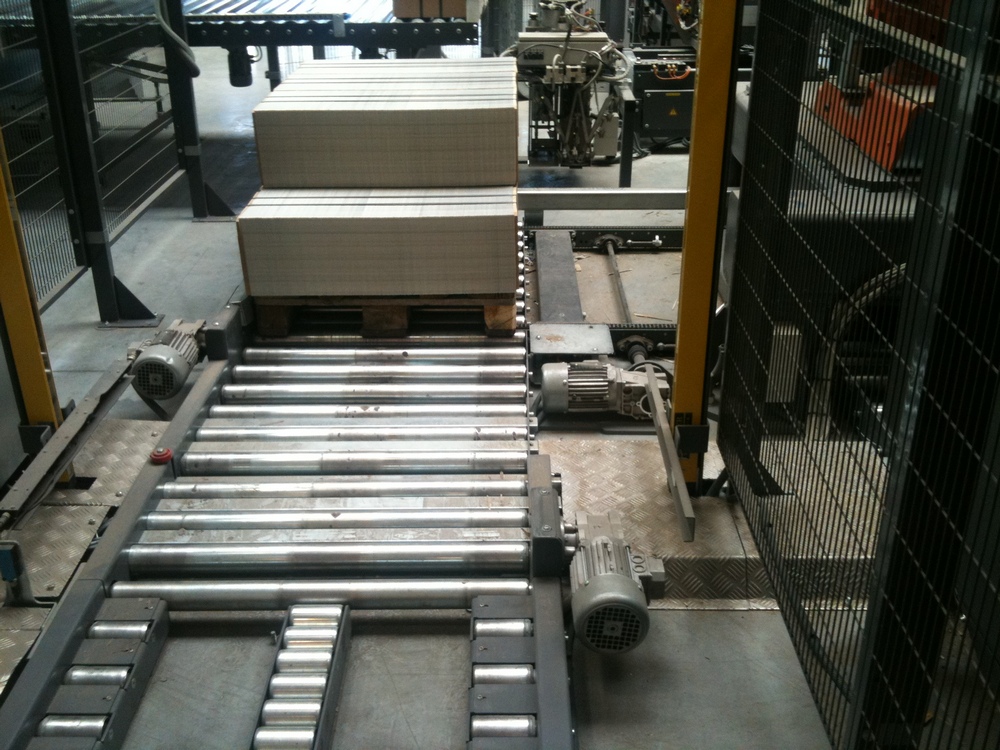

Рольганги

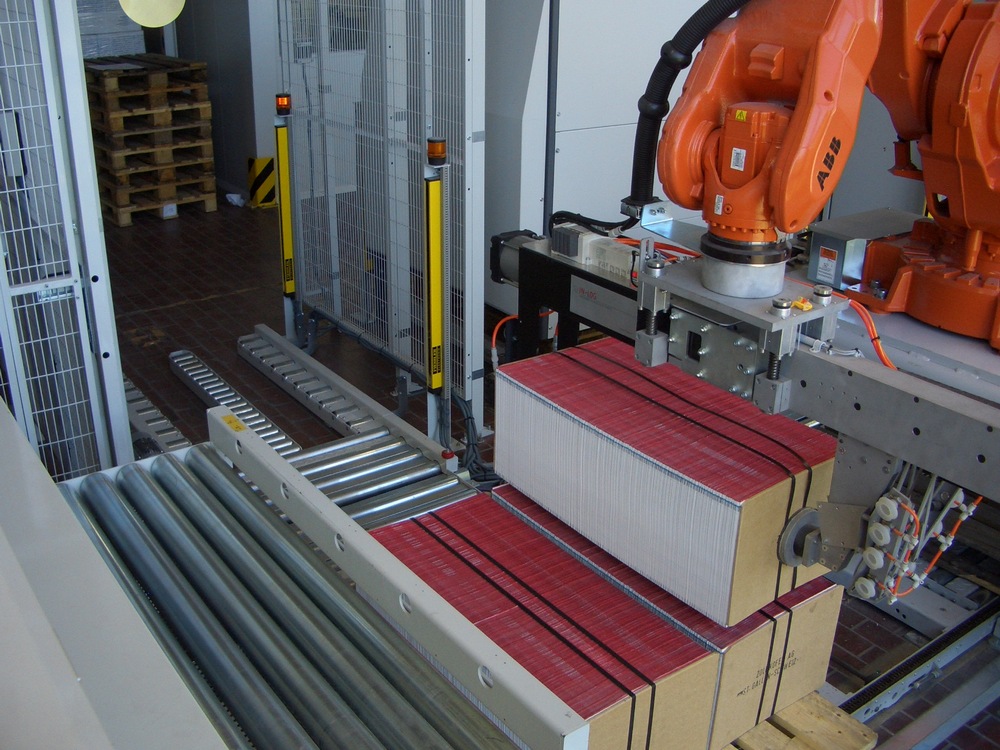

Рольганги

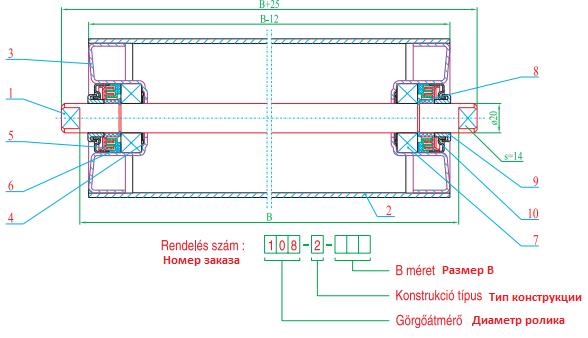

Схема Рольганг

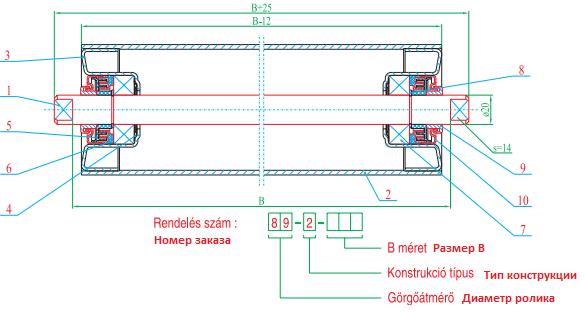

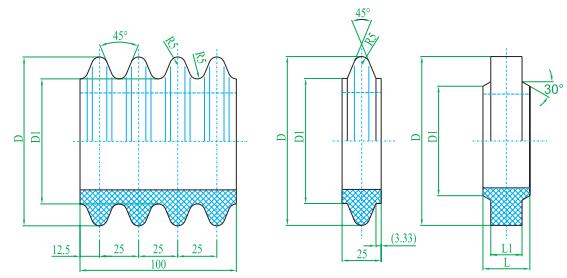

Схема рольганга

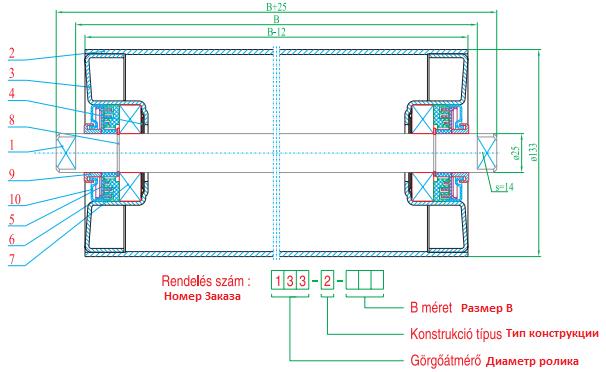

Схема роликовых конвейеров

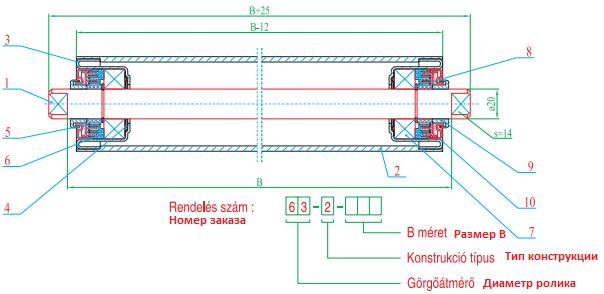

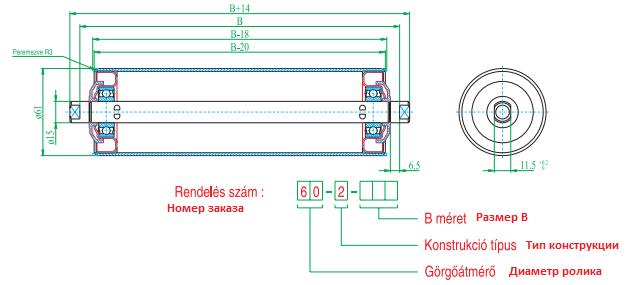

Схема роликового конвейера

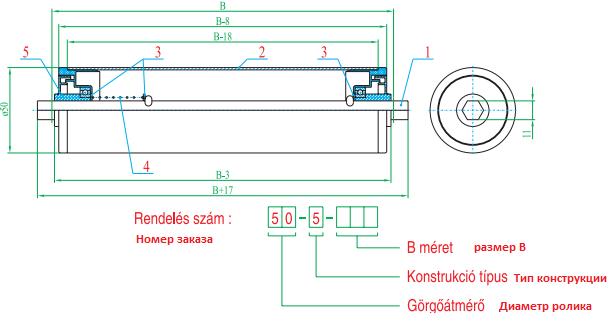

Схема рольганг

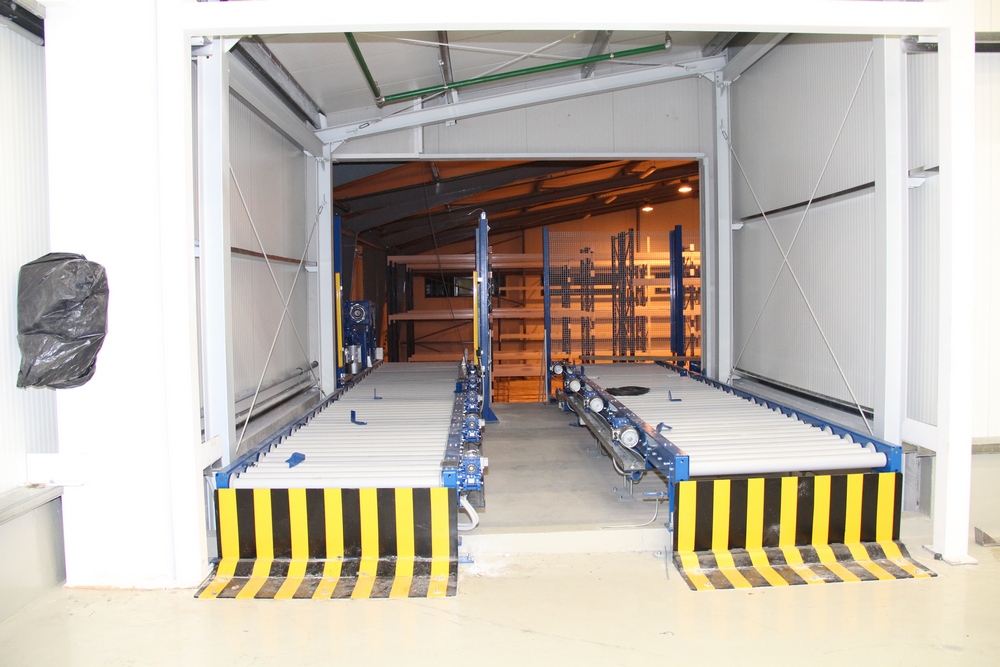

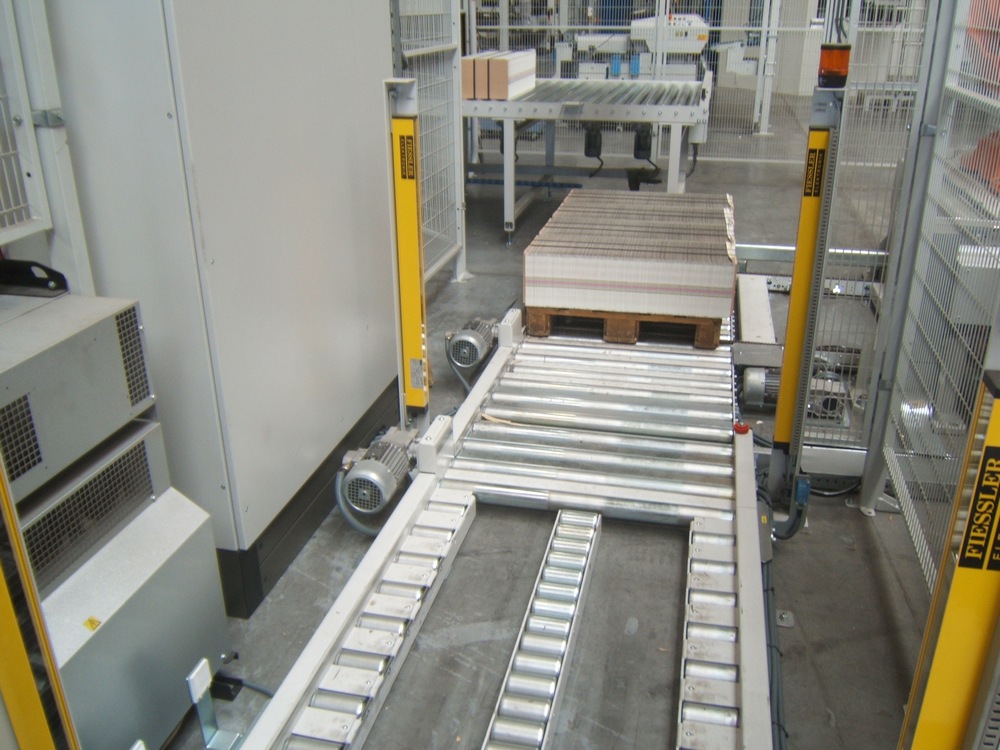

Рольганг

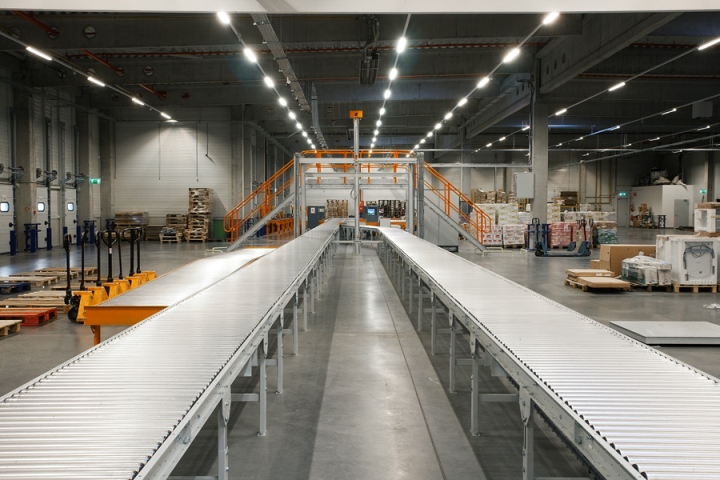

Роликовый конвейер
